後席モニター&地デジチューナー取り付け!!裏技も大公開!!

こんにちはヽ(^0^)ノ東京本社の宮古です。

いやぁ~暑い日が続きますね~!!今日も大汗かいてがんばります!!

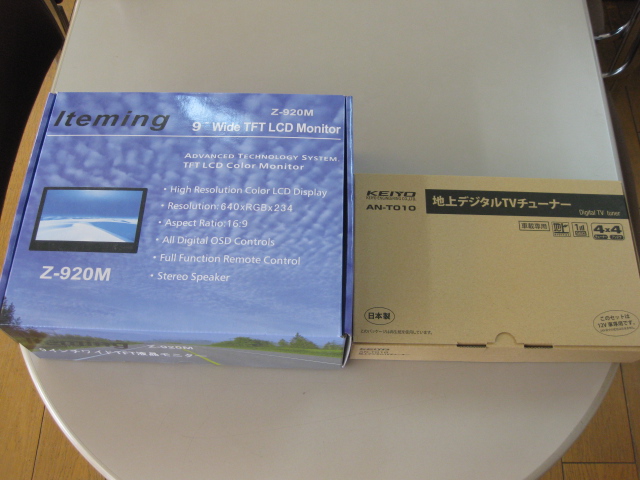

今回は先日販売したAZR60のノアに後席モニター&フルセグ地デジ4x4チューナーの取り付けです!!

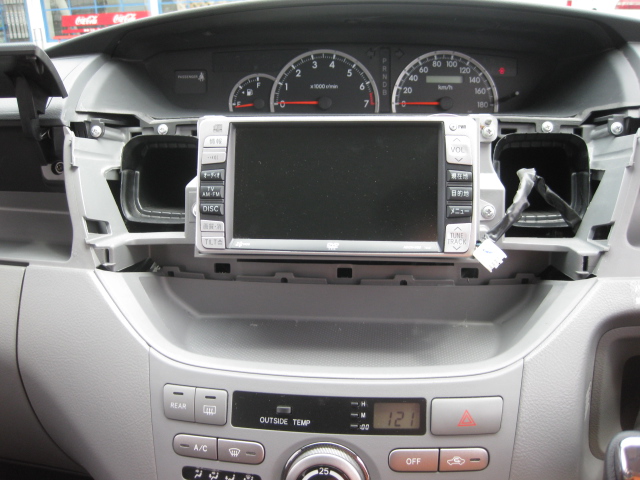

まずはオーディオパネル廻りをバラバラにしていきます!!

パネルは手前に引っ張るだけで簡単に外れます!!

ここで裏技公開!!

純正ナビは通常走行中TVは見れなくなってますが走行中TVが見れるように配線を改造しちゃいます!

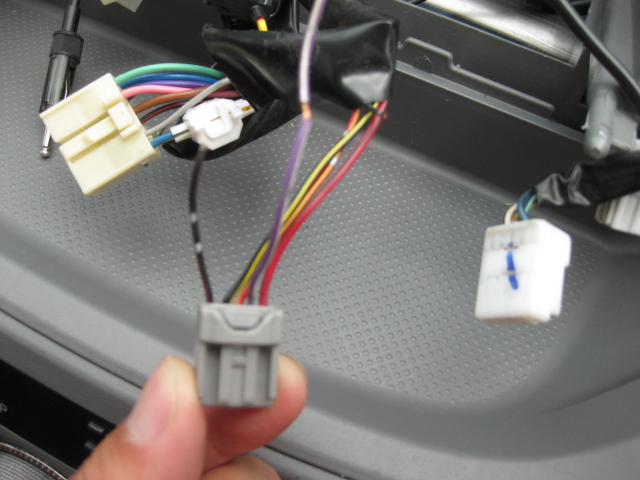

左画像のグレーの5ピンカプラーの配線をいじっていきます。

配線は左からパ-キングブレーキ配線、中央スピードセンサー、右はバック配線です!!

改造方法は右から2番目に余っている配線を被覆を剥いて突っ込みます。画像の紫の配線です。

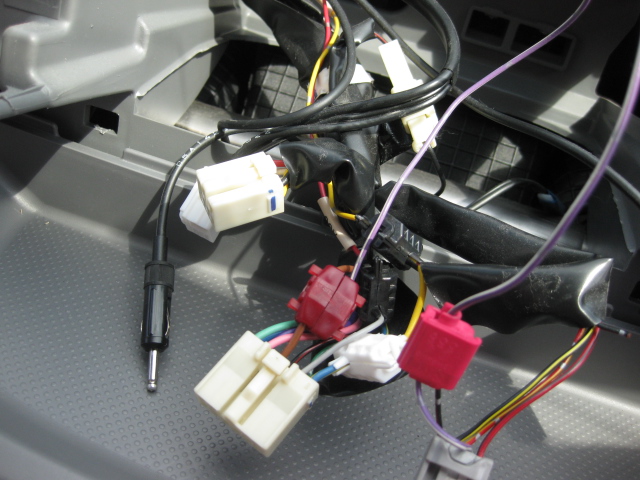

パーキング配線と今差し込んだ配線を両方アースに落とします。ちなみにアース配線はトヨタ車の場合は

オーディオ電源カプラーの茶色の配線です。そこに接触不良が起きないようにしっかりと結線していきます。

これでおしまい。簡単でしょ!?

これで走行中TVが見られるようになりますよ。

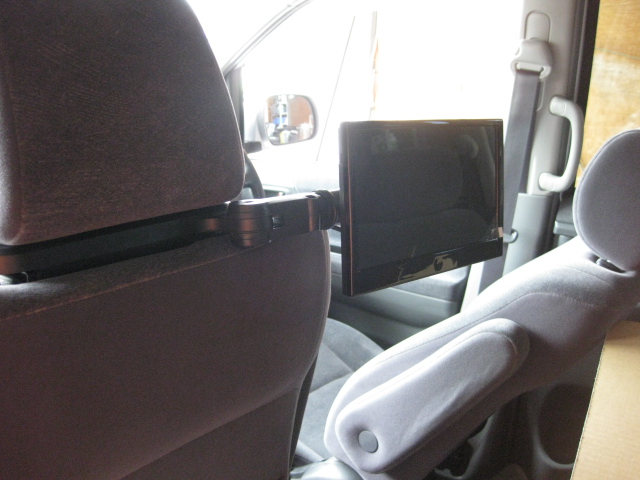

続いて後席モニター取り付けです!!配線はRCAコード&電源を取るだけで簡単なんですが、

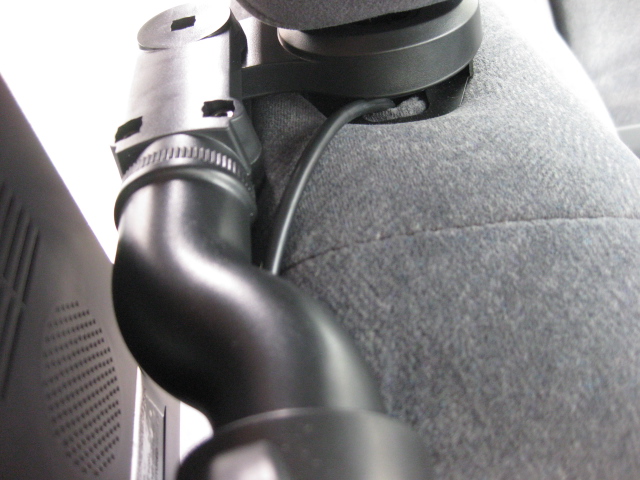

モニターに繋がっている配線を隠すのに一苦労です!!ヘッドレスト台座脇からシートの中へ配線を通します。

画像では簡単そうですが実際はシートを剥がして手を隙間から中に突っ込んでとかなり大変な作業!!

シートを剥がしたところを写真撮り忘れましたので次の機会に・・・・・・

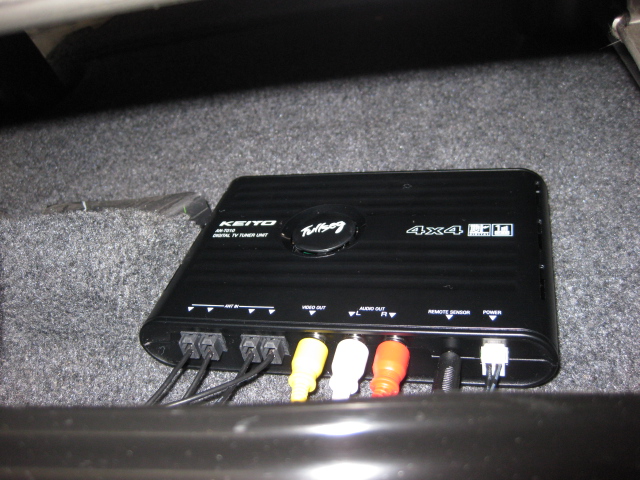

地デジチューナーは助手席シート下に取り付け!!こちらも配線を隠すのにちょっと手間が掛かりますが

何台も取り付けしてるので慣れたものです!!

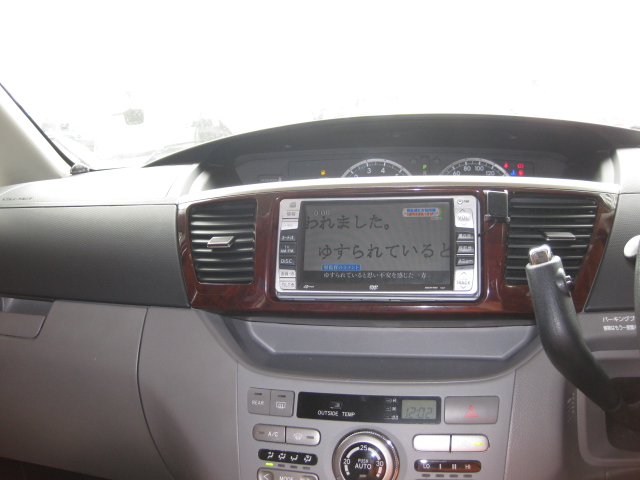

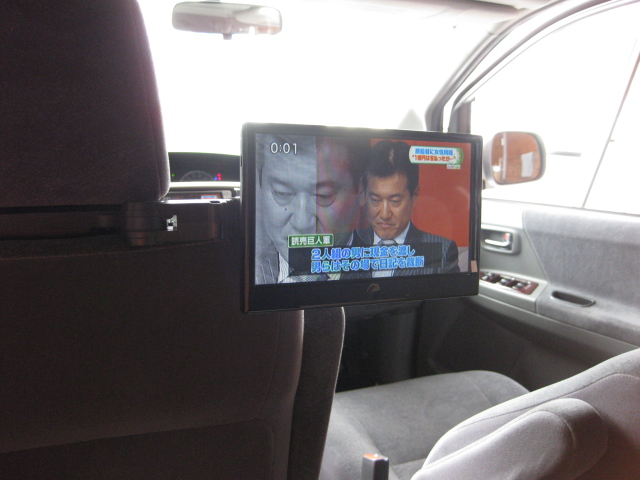

パネルを元に戻して完成です!!さすがフルセグ地デジちょ~綺麗に映ります!!

配線も綺麗に隠れて取り付け完了!!お子様も喜んでくれるかな~!!

パーツ取り付けなど何でも承れます!!

まずはご相談下さい!!
